制作足球的Rhinocero教程(2)

作者： 佚名 来源： 视觉同盟 时间： 2007年12月29日

用两个小多边形Pull曲面。在曲面上得到两个多边形,隐藏不需要的线。如图

对两个小多边形进行Patch。对两个大多边形做Extrude,得到下图:

对曲面进行Blend，如图：

曲面分别成组。

对六边形面进行阵列，用Polar方式，以五边形面的中心为中心，阵列5个，如图：

选择五边形面，对它进行Rotate 3-D旋转,使用拷贝方式。在Perspective视图，首先选球的中心点，再选六边形的中心点，也就是六边形垂直线的两边，在Top随便点个参考点，旋转拷贝120度。进行阵列用polar方式

用相同的方式对六边形面旋转和阵列。

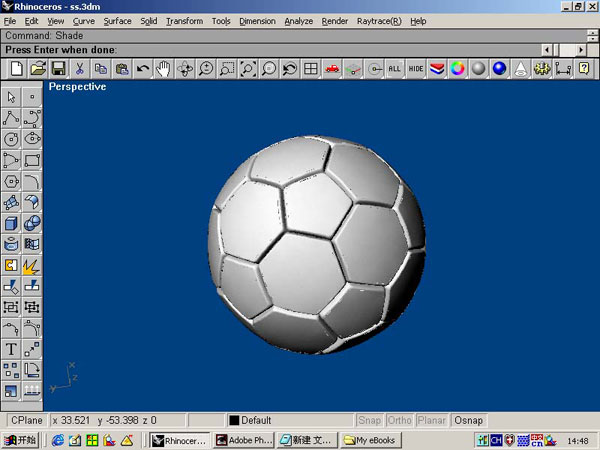

最后对这些面进行镜向和旋转。最后如图:
