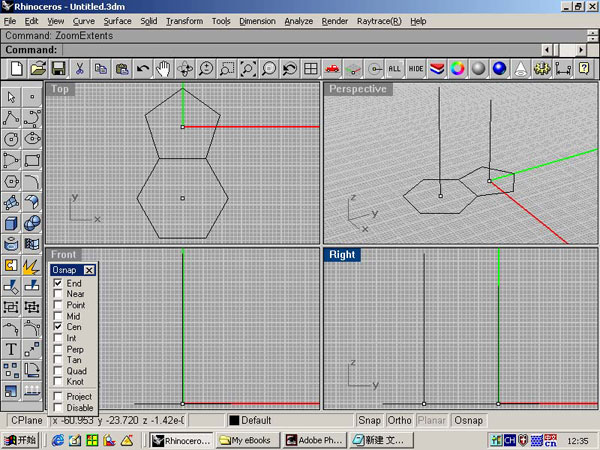

开始了。在前视图画一个五边形和六边形，分别在这两个多边形的中心打上两个中心点，以中心点为开始画两条垂直线。如图：

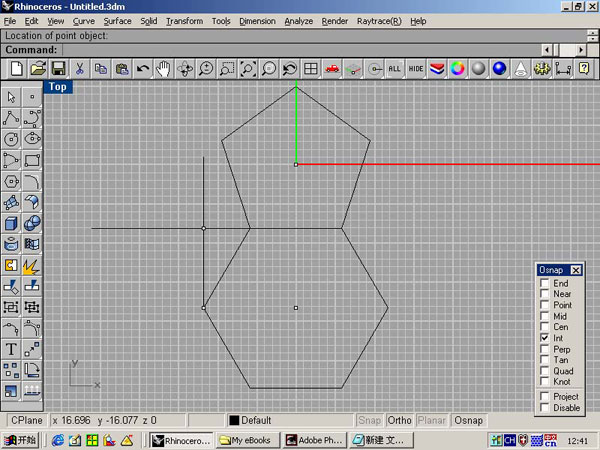

在前视图，打开End和Int捕捉。画两条如图的线。在交点打上点。如图：

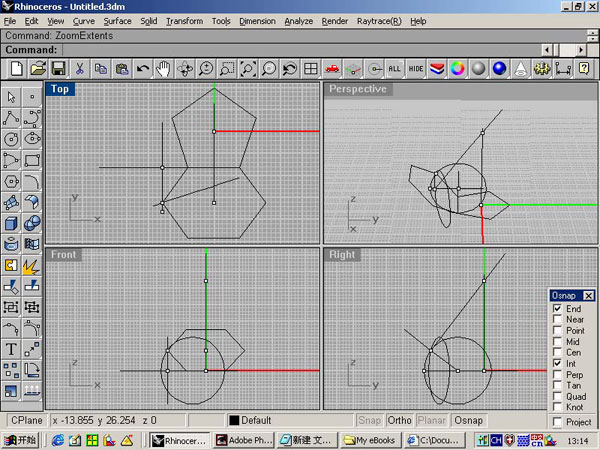

在右视图以1点为中心2点为半径画一个圆。选择圆使用旋转（Rotate 2-D),拷贝方式，以3点为中心点4为第一参考点5为第二参考点旋转。得到两个圆的交点，在交点打一个点。如图：

选择六边形中心点和垂直线，使用旋转（Rotate 2-D)在右视图进行旋转。
以两圆的交点为参考点，注意要打开捕捉。如图。在两条垂直线的交点上打一个点，这个点就是球的中心点。

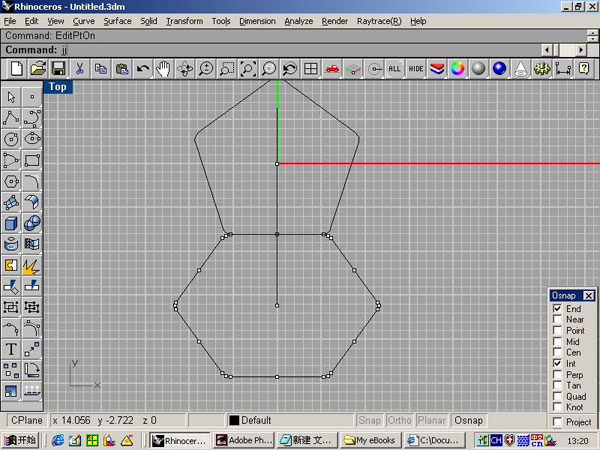

对两个多边形的边进行圆角。

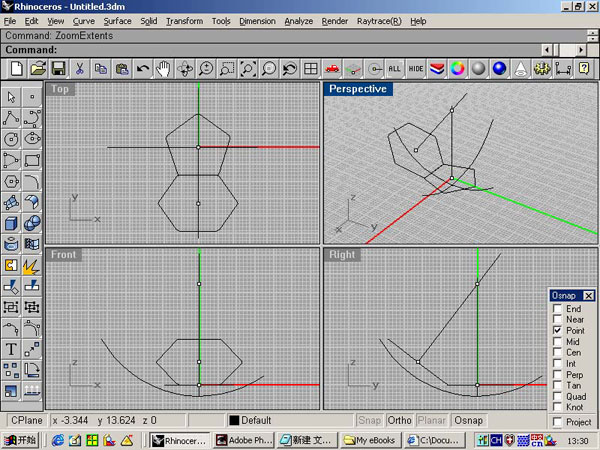

以两垂直线的交点为圆心，为画弧，对这条弧线进行旋转，拷贝方式，以五边的中心为中心，旋转90度。

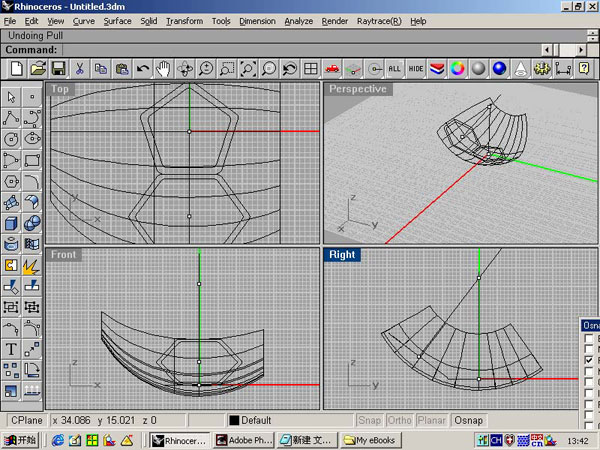

对两条弧线进行Sweep,得到一个曲面。对两个多边形进行放缩拷贝
