3S介绍
所谓3S即Subsurface Scattering Shaders(次表面散射材质) ，Mentalray通过两种途径生成一种是利用光子产生次表面散射的物理模式，另外一种是用lightmap 进行模拟的非物理模式。采用物理模式能产生真实的光线散射，但由于基于光子进行计算，所以速度很慢。本文制作皮肤材质用的是基于lightmap的非物理模式，速度快效果也不错。

认识皮肤

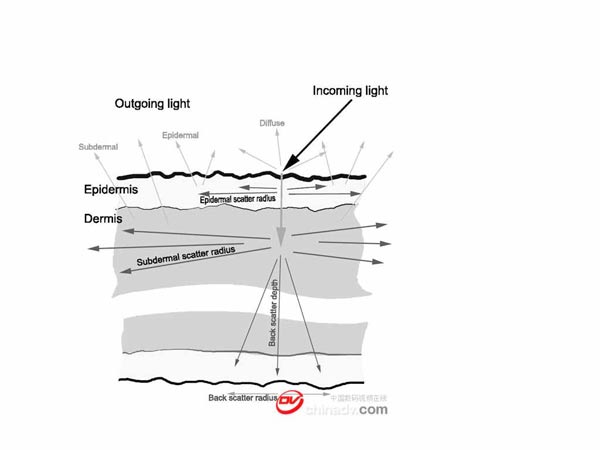

由图可见皮肤分为两层：表皮层，真皮层。进入皮肤的光线就是通过这两层被散射的。进入皮肤的光线有自己的散射半径和散射强度

制作准备
   1  首先打开我们的教学场景，是一个老人的头像，他在Maya中设置了材质
   2  打开Maya的Plug-inManager导入Mayatomr插件
   3  我们在Render Settings 里面进入mental ray渲染器，为了渲染更真实，打开FinalGather,并给Image Based Lighting贴一张HDR图片

认识mentalray的皮肤散射材质

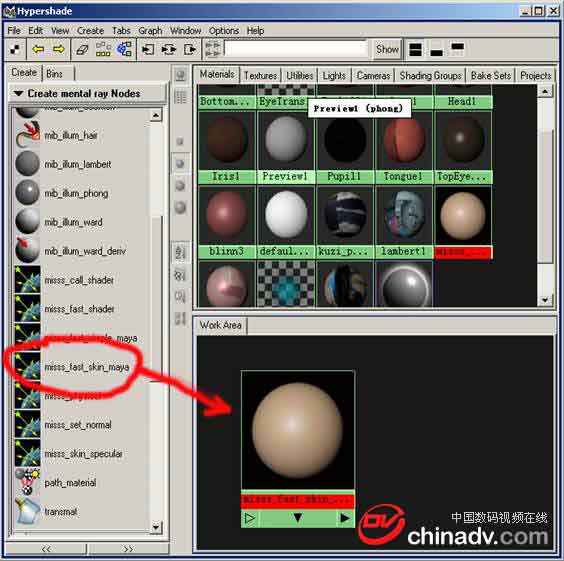

   1 打开hypershade，产生miss_fast_skin_maya材质

 2 双击材质球，让我们来分析一下它的属性参数

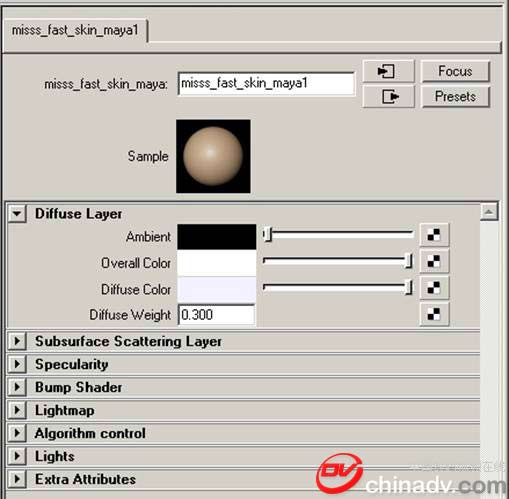

1）Diffuse层控制了相当于图1中所示的diffuse光线，它是皮肤的最外层颜色，其中OverallColor也影响着皮下的散射光线。

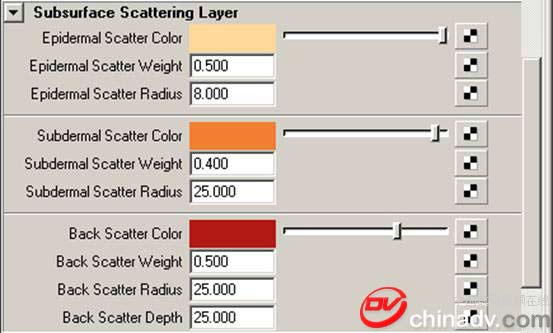

2）subsurface Scattering Layer 是这个材质的核心由它产生皮肤的散射，它由三层组成，也就是我们在图一中分析的表皮层真皮层和另外的背光层，它们有颜色、强度和作用范围三个属性控制。

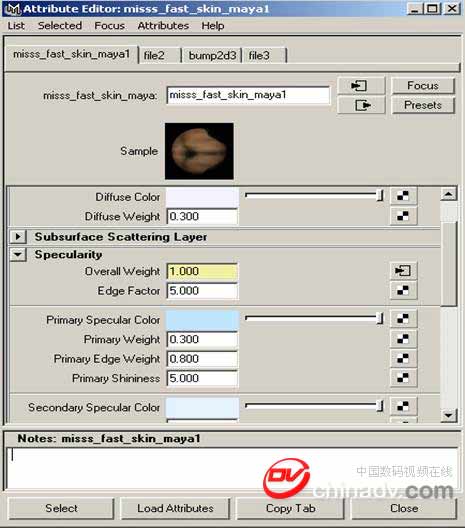

3）Specularity部分由也是由三部分来控制高光。

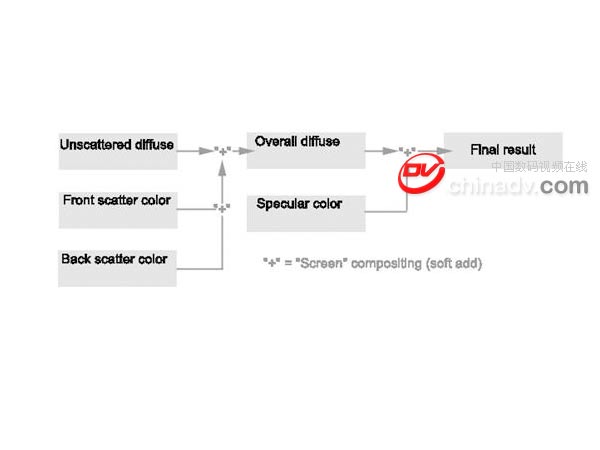

图6 是几种光线的合成流程图

4） 通过bump shader 可为材质添加凹凸贴图

5）lightmap相当于depthmap可为渲染引擎提供渲染点的深度坐标，取样值控制着取样质量

材质节点连接

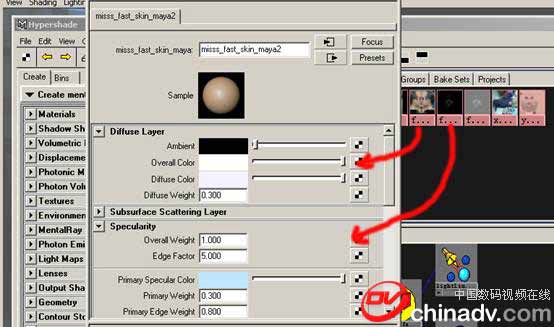

1 整体颜色和整体高光直接将纹理连接即可如图

2下面我们为材质连接Bump Shader，产生一个Maya的bump2d 节点，将bump节点的输入值贴上我们预先做好的凹凸贴图

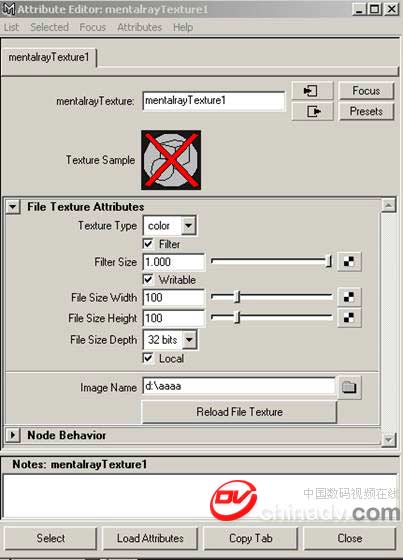

3我们生成一张lightmap设置如图

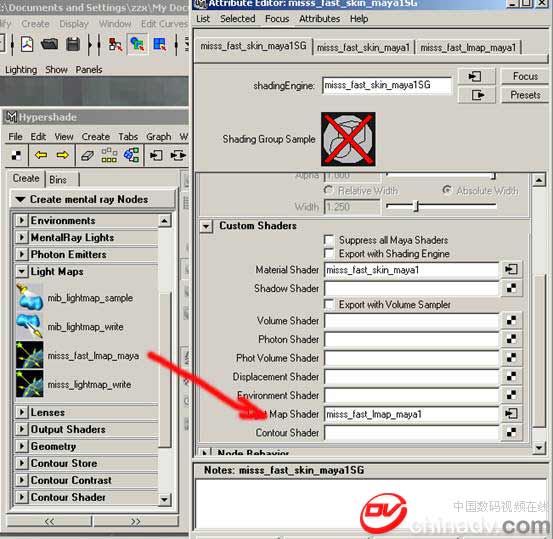

4打开皮肤散射材质的ShadingEngine，我们在它的Custom Shader中赋予它一个lightmap Shader 由它生成的lightmap数据如图
