制作欧式台灯的3DS MAX教程(2)

作者： 佚名 来源： 火星时代社区 时间： 2007年11月2日

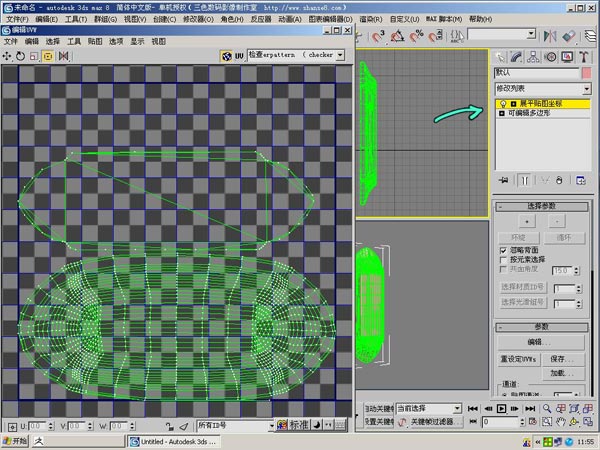

7）为模型加一个展平贴图坐标修改器，并点击编辑，看下展开的VU图。（这步必须进行，不然在ZB中会出问题。）

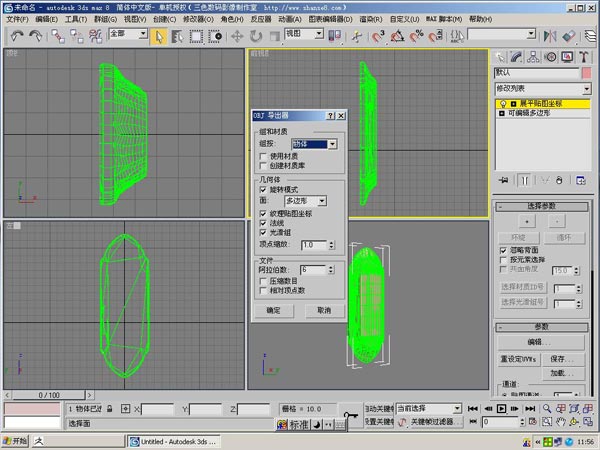

8）导出此模型为OBJ文件，导出设置如图。

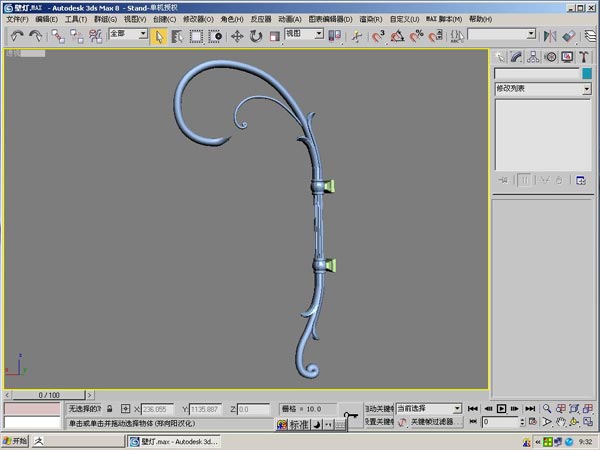

9）这两个物体不用导出，因为没有图案。其他部分都要按上述步骤处理

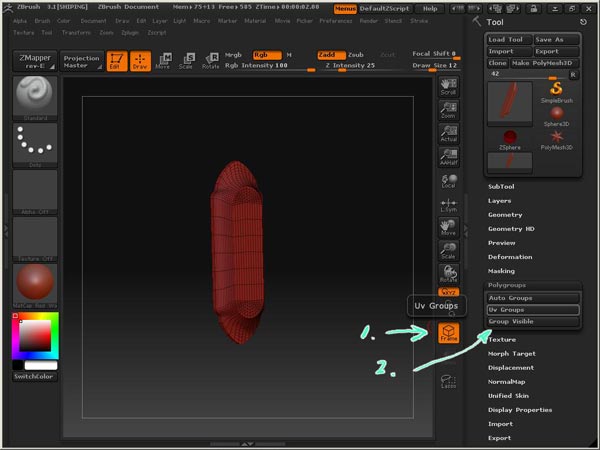

10）在ZB中导入刚才MAX导出的那个文件后，首先点FRANE，再点UVgroups，旋转图形看各部分颜色是否一样，如有不一样，要返回MAX重新拆分VU贴图。我的经验是用Unfold3d进行VU拆分100%没有错误。

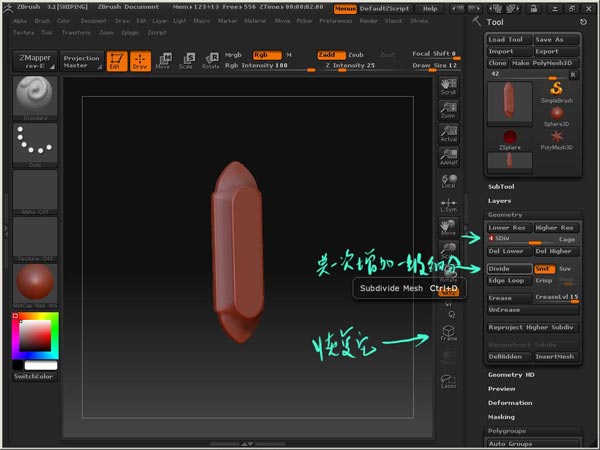

11）点divide增加细分到sdiv=4，就可以开始画了。画到细节部分还可以继续增加细分值。

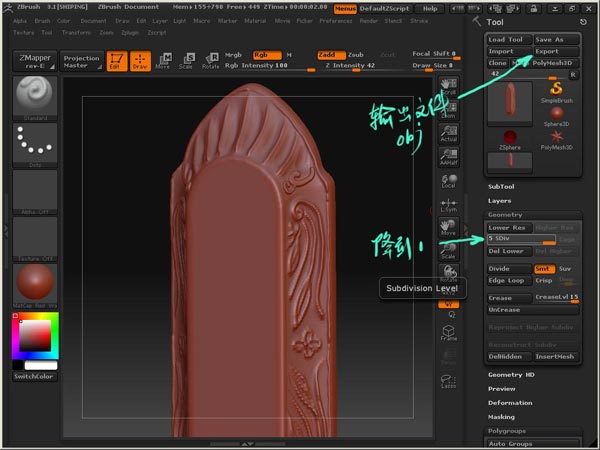

12）画完后，把sdiv降到1，点Export输出obj文件。

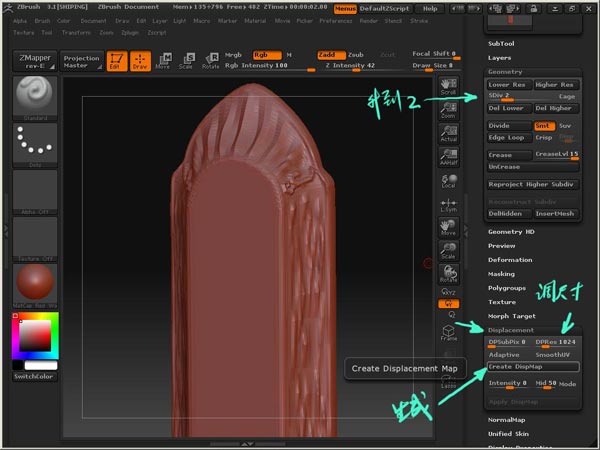

13）把sdiv升到2，点displacement下的Dpres调整输出的置换贴图尺寸，然后点Create Dispmap,生成置换贴图，这时，在上面菜单下有一橘红色的线，迅速伸长后消失，说明置换贴图生成，如果没有这个动作，说明没有置换贴图生成，还得回头找问题。
