      融合命令我想很多人都用过。好处不言而喻，一是化复合面为单一面，二是边界线精简了。与JOIN命令相比，处理后尽管结果一样，但实质效果是完全不一样的。而且MERGE面后还非常方便于后期的工作。
整理了一下 Merge （融合）命令，对在融合过程中常提示 “Edges are too far apart to merge”“要融合的边距离太大”导致两块面不能融合的情况做了整理，并相应的提供了解决方法，供大家参考。
有融合可能的先决条件是：
1.两块面原本就在一个面上的，只是后来被SPLIT了。
如下图 A B面

2.两块面的成面方法一致，且首尾G1以上衔接，ISO对应。

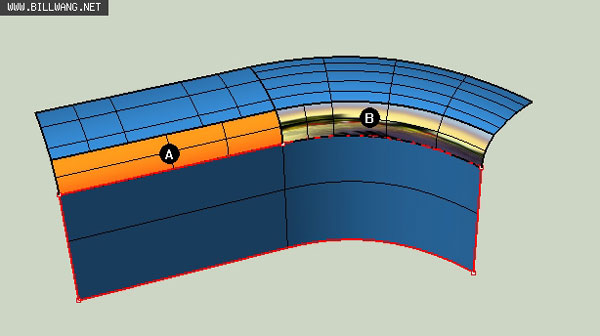

如下图，两块面A B都是单独做的，方法都是SWEEP2

现在讲“Edges are too far apart to merge. ”的发生情况。

1.从一个面上SPLIT的两个面，有时不能融合。

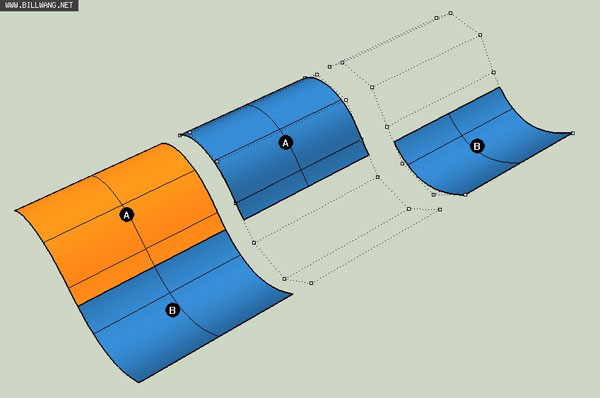

看下图，打开控制点看看就知道了。要融合的两条边的控制点确实距离太远了。

解决办法：

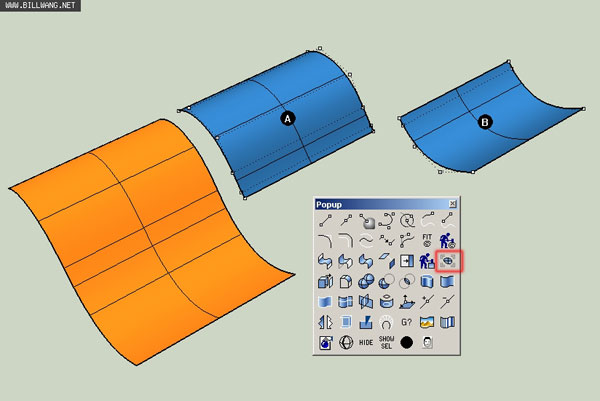

用Shrink （收缩）命令，把跑的太远的点缩回去，当然就可以融合了

2. ISO 没对整齐，不能融合。

象下图的情况，两个面成面方法不一样，ISO数目，ISO对应也不一样，所以根本不需要去考虑融合它们

有可能融合的情况下，但由于ISO偏差导致不能融合。

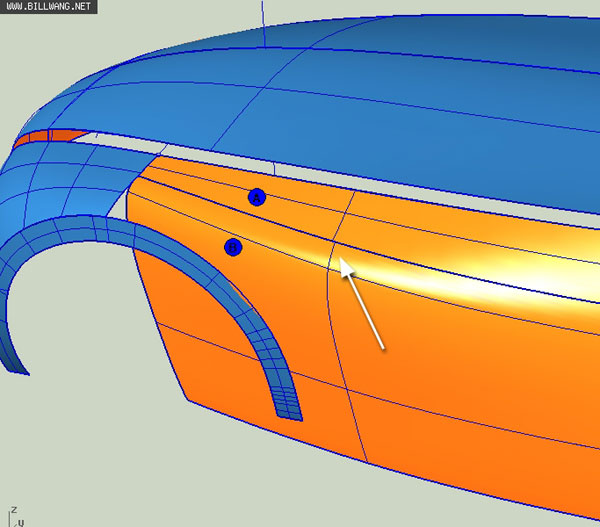

见下图，由于A面先MATCH了前轮包，B面再去MATCH A面，结果发现了ISO错开了。

解决办法：

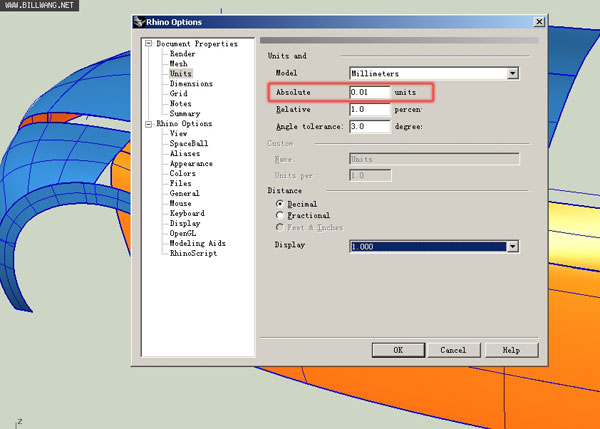

把公差放大，图中0.01 改为 0.1 ，就解决融合问题了。有点类似于POLY中的WELD，不能焊接的点通过放大容差值焊接一样。

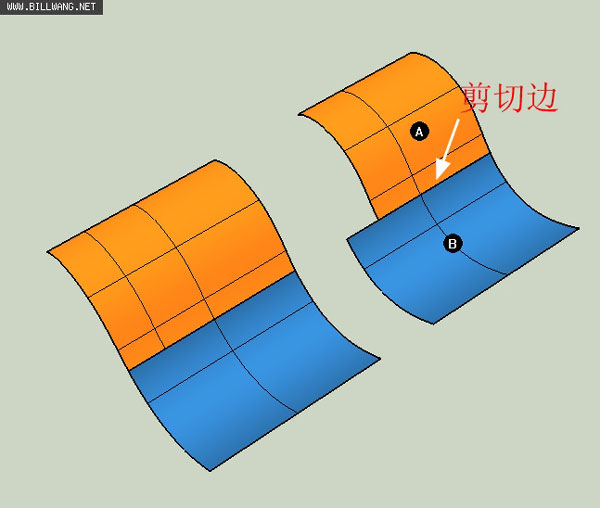

3. 用剪切边去融合面

一般这样被剪切的边是没办法融合的

但通过2D拉伸剪切边所在的面，使ISO对齐了，就能融合
