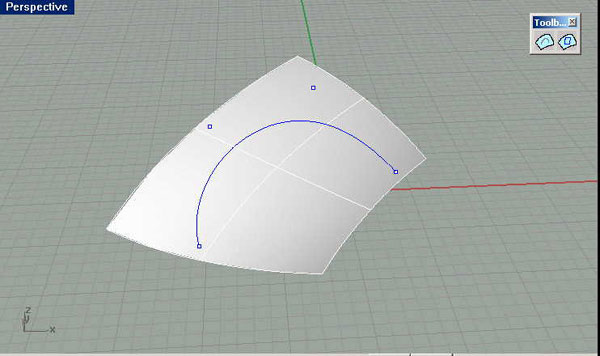

在曲面内做曲线和曲面的小插件
插件下载
使用该插件的事项:
1、只能在单片曲面内画单片或单段的线和面,在有理曲面内生成的线面也是有理的。如果曲面内有knot,可先用converttobeziers 命令将曲面转换成单片的bezier面,然后使用投影曲线检验是否与曲面重合。 2、可以做超过11次的面

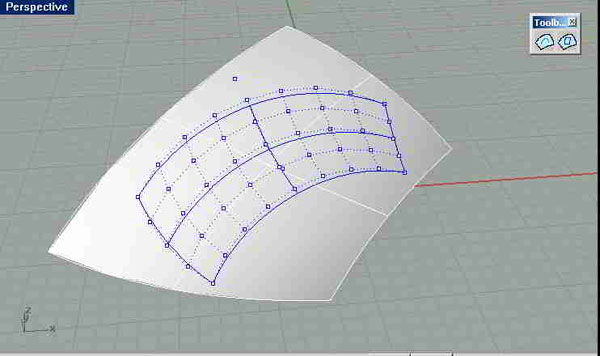

3、具有一定的交互性,可以在面内调整控制点。
4、如果出现错误有可能导致犀牛崩溃,所以使用前尽量保存一下。 5、安装方法 请先检查病毒,解压后出现cboy.exe文件,在tools菜单里的plugin manager打开,然后install 装载到plugin manage,装载以后输入rh3即可使用

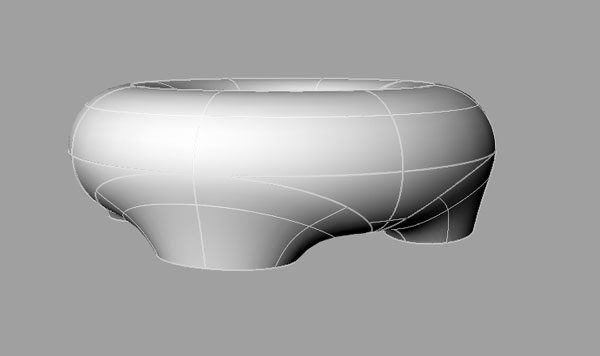

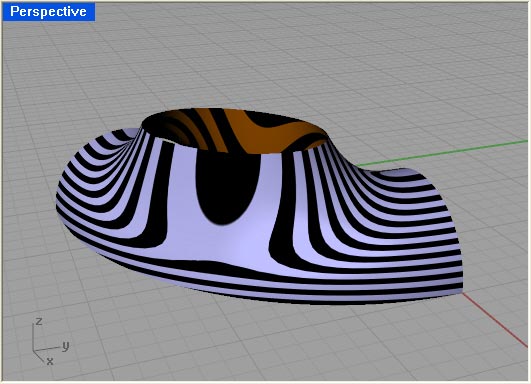

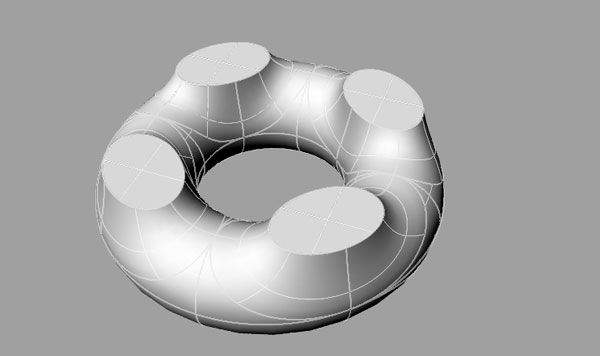

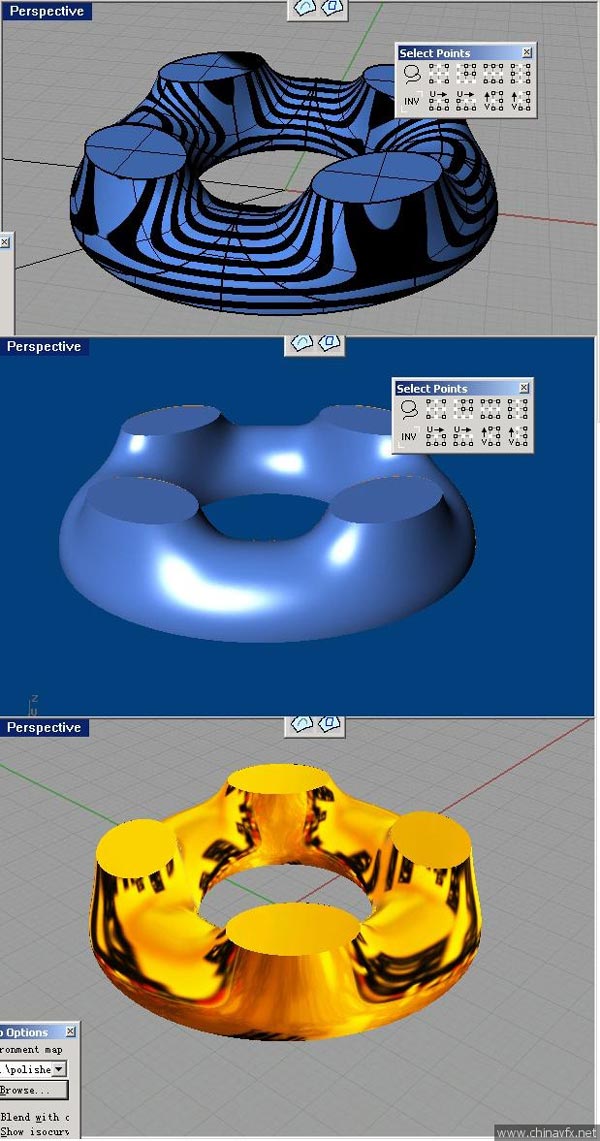

使用该插件示例作品

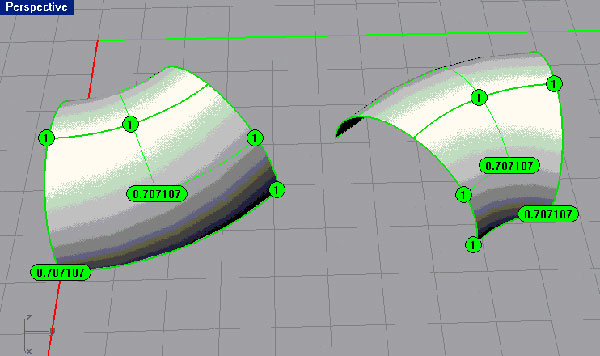

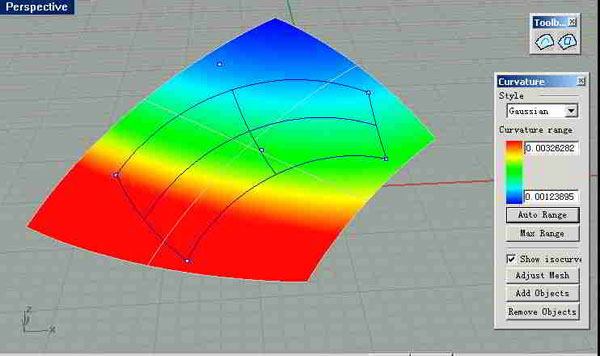

制作方法:先用 convertbeziers 把圆环分开,然后再分成一半。在面的内部做u、v方向两条线。用画曲面的工具画u=1、v=2 degree的面,在 is rational surface 选项里选y,然后输入点,点的weight值如图所示,最后拖动cv点即可。

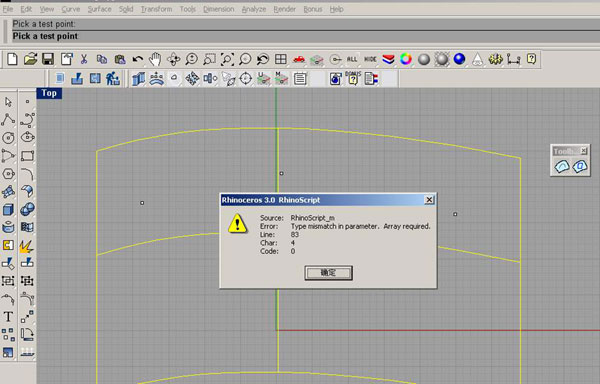

如出现下图所示问题,则由于没有将所有的点点完就按下enter或右键。只需输入的点数是 degree + 1即可。
