本文为 http://www.bonesblog.net 原创，转载需注明出处。

最近想东西越来越复杂，一个简单的图标要被我分成三个部分来写，各位看官请耐着性子慢慢看，不要着急。

我很多教程都是为初学者准备的，因为初学者更需要我的帮助。

写在前面的话：
很多人都问我“老师，我没有学过美术，我学平面设计是不是不行？为什么我方法掌握了，却画得的不够好看？”我想这些问题是困挠大多数学平面软件的同学一个重要的因素。我的回答就是只要用心，这些问题都是可以解决的。

Part 1

形状好比人的骨架，骨骼精奇才能练就上乘的武功。

同样，我还要再将画形状也分成三个部分来讲。

扳手部分：

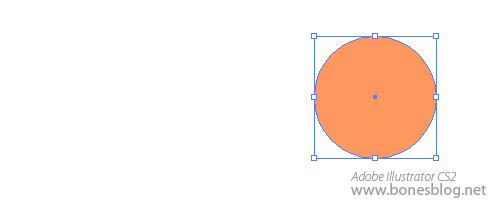

在工具箱中选择椭圆工具，按住Shift键绘制出一个正圆形

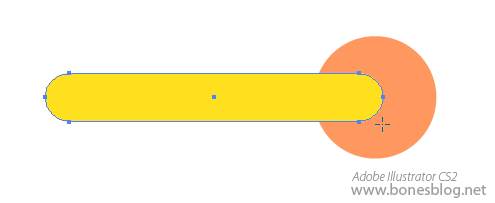

在工具箱中选择圆角矩形工具，按下鼠标后向右下方拖曳，直至矩形的形状大小与圆形比例适合，按下键盘上的“↑”“↓”键，调整圆角的大小，调整完成后，释放鼠标键。

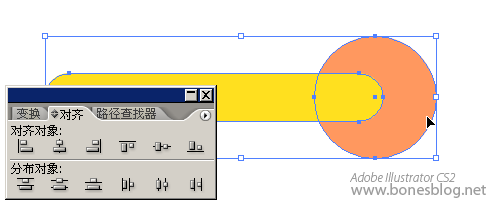

使用选择工具将两个形状都选中，单击对齐调板中的“垂直居中”按钮，使得圆角矩形与圆形对齐。

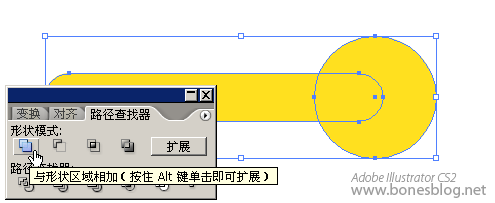

再按下路径查找器中的“与形状区域相加”按钮。

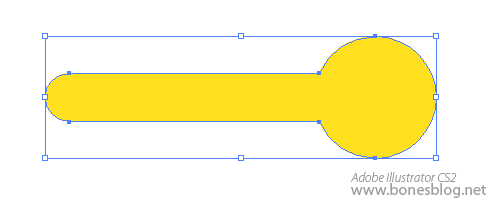

单击路径查找器中的“扩展”按钮。此时两个简单的形状就组合成了一个复杂的形状。

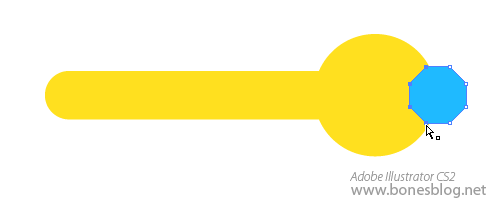

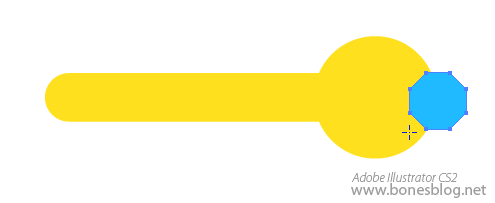

使用多边形工具绘制一个8边形，按下鼠标后向右下方拖曳，按下键盘上的“↑”“↓”键，调整多边形边的数量，调整完成后，按住Shift键，拖曳至的形状大小与圆形比例适合，释放鼠标键。

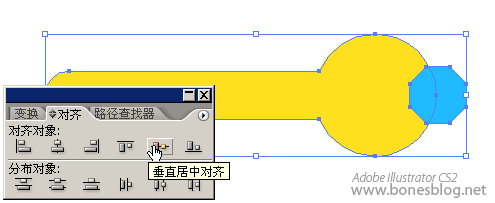

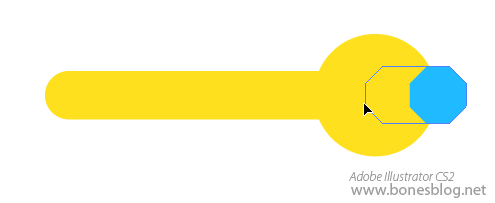

使用对齐调板对齐这两个形状

使用直接选择工具，按住Shift键，将8边形上的四个锚点选中

按住Shift键，将这四个锚点向左拖曳

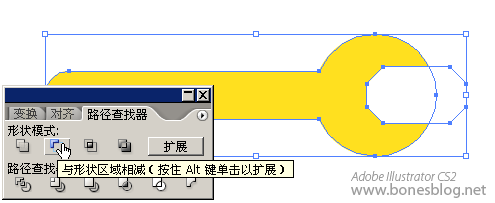

使用选择工具将两个形状同时选中，按下路径查找器中的“与形状区域相减”按钮。

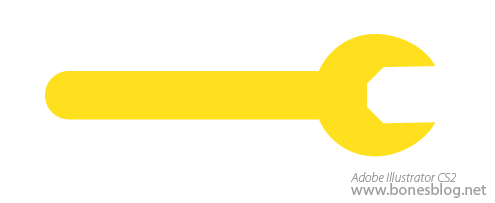

单击路径查找器中的“扩展”按钮。此时扳手的形状就大体的出现了。

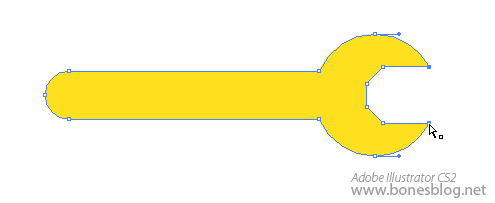

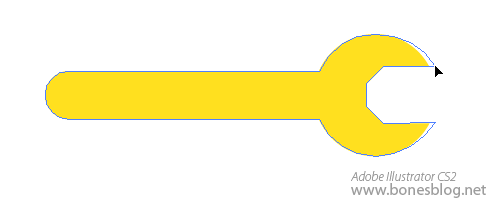

为了使得扳手更加逼真，这里使用直接选择工具将扳手形状最右端的两个端点选中。

按住Shift键稍稍向右移动。

至此，扳手的形状就创建完成。记得存储一下我们的劳动成果。

螺丝刀部分：

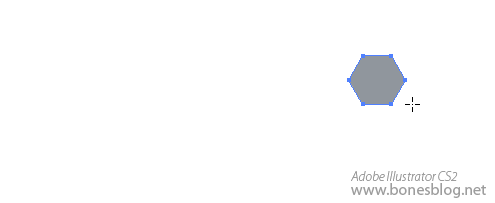

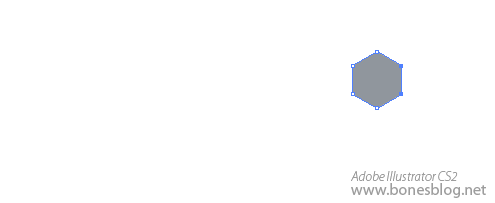

使用多边形工具，绘制出一个6边形，在绘制过程中按住Shift键，可以使6边形水平放置，这会对以后对齐它有很大的帮助。

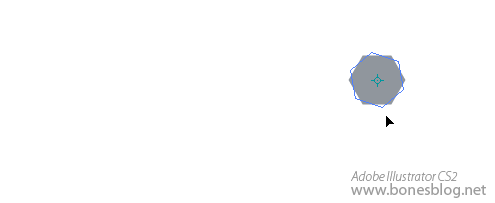

使用旋转工具来旋转这个形状，同样为了对齐6边形的边，在旋转的过程中始终是按住Shift键的。

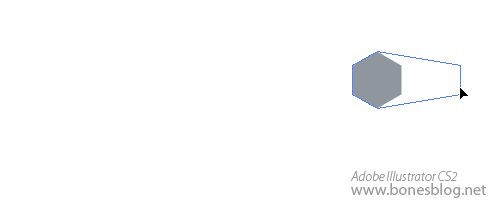

使用直接选择工具选择右端的两个锚点。

按住Shift键向右拖曳。

释放鼠标后，螺丝刀的刀头形状就大体出现了。

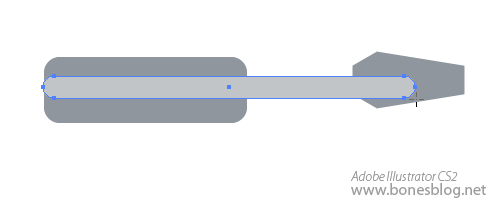

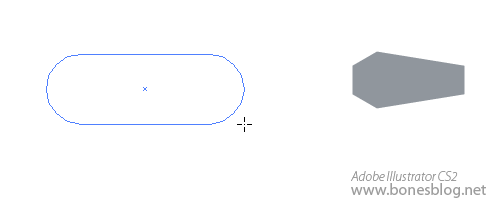

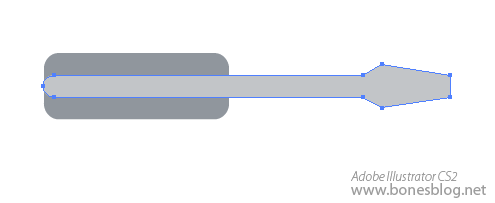

使用圆角矩形工具，从左至右拖曳出一个圆角矩形，不要释放鼠标。

由于上一个步骤绘制扳手的时候，调整了圆角矩形的圆角大小，这里还是需要使用按下键盘上的“↑”“↓”键来调整圆角的弧度后，再释放鼠标键。

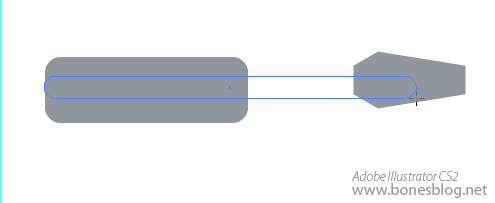

以上一个圆角矩形的左侧边为起点，绘制出第二个圆角矩形，此时的圆角矩形的大小约是前面一个圆角矩形的宽2倍，高1/3。

确认大小合适后，释放鼠标。

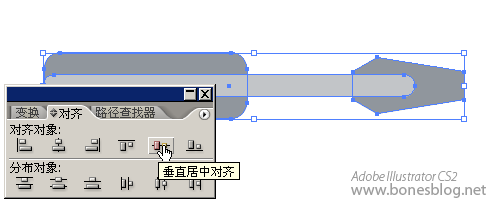

使用选择工具，将三个形状一起选中，按下对齐调板中的“垂直居中对齐”按钮。

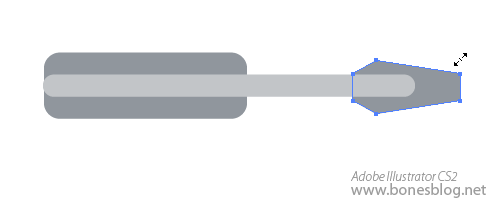

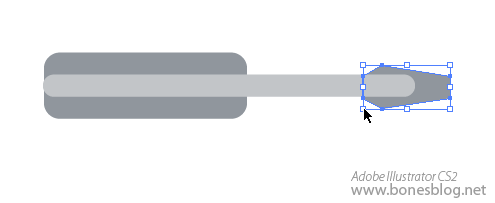

使用选择工具，将螺丝刀的刀头选中，将光标移至右上角的位置上，光标形状变为如图所示形状后

按住Shift键，将刀头进行缩放。最左侧边的宽度略小于刀竿的宽度即可。

使用选择工具，调整螺丝刀把手的大小。

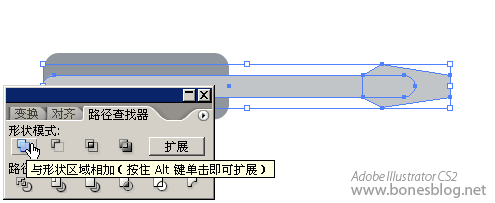

将刀竿与刀头的形砖选中，执行路径查找器中的“与形状区域相加”按钮。

单击“扩展”按钮。

此时，完成了螺丝刀的形砖制作，记得存储一下我们的劳动成果。

圆标部分：

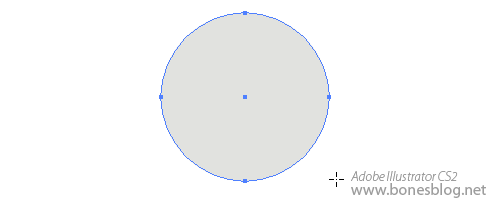

是用椭圆工具，按住Shift键，绘制出一个正圆。

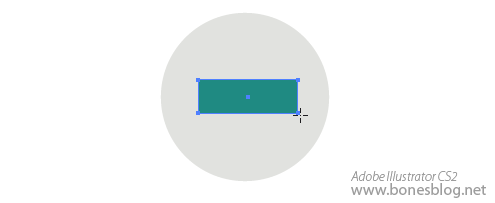

使用矩形工具，绘制出一个矩形，矩形的比例大致为 长：宽= 3：1

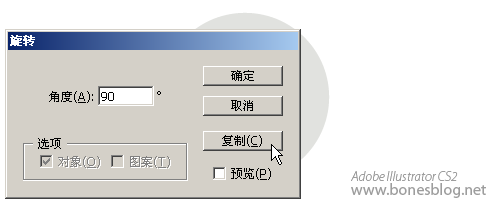

双击旋转工具，弹出旋转对话框，在对话框中输入90，按下“复制”按钮

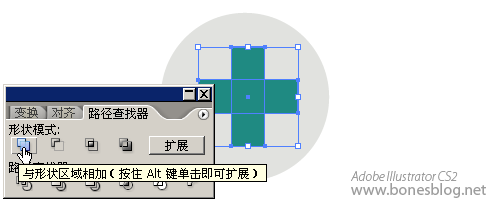

使用选择工具，将两个矩形选中，单击路径查找器中的“与形状区域相加”按钮。

单击“扩展”按钮。

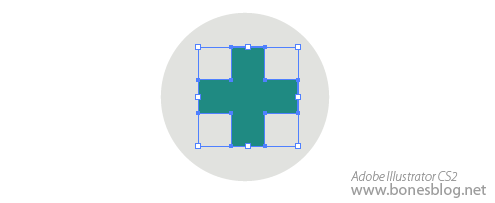

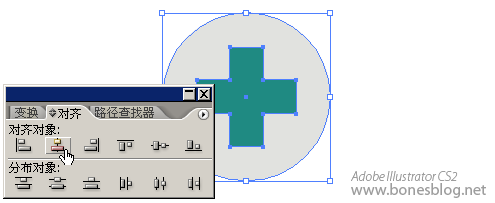

使用选择工具，将两个形状都选中，并按下对齐调板中的“垂直居中对齐”与“水平居中对齐”按钮各一次。

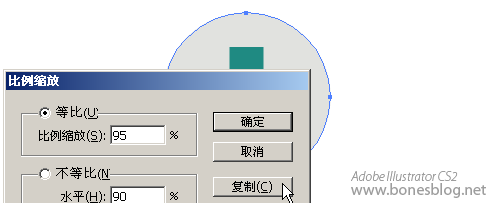

使用选择工具，选择圆的形状，双击工具箱中缩放工具的按钮，设定缩放比例为95，然后单击“复制”按钮。

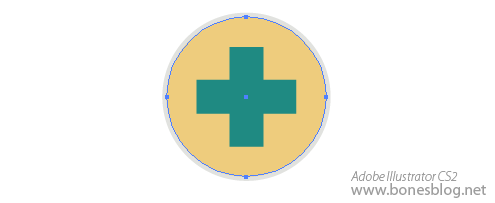

得到一个较小的圆

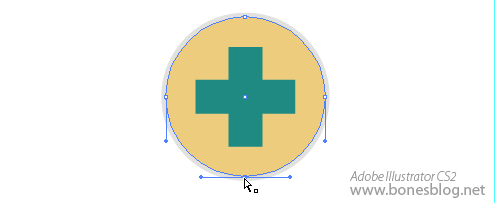

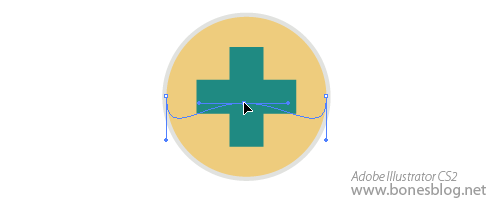

使用直接选择工具，将最低端的锚点选中。

向上拖曳

改变圆形的形状。

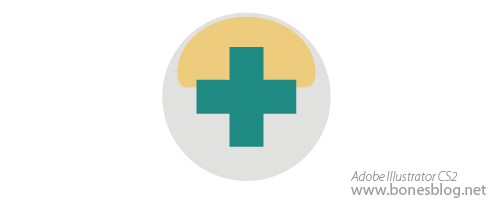

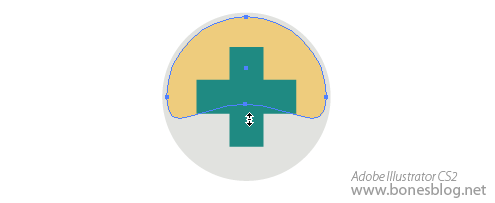

使用选择工具，将光标移至图形的中下方，光标形砖变成如图所示

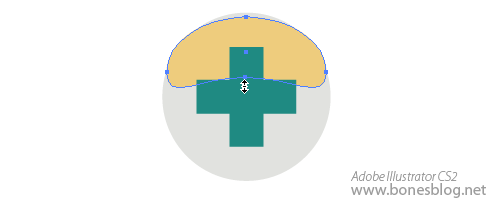

按下鼠标，将形状的一边向上拖曳

使用选择工具，将光标移至图形的右中侧，光标形砖变成如图所示

按下Alt键，向中间位置拖曳鼠标

至此，圆标的部分也绘制完成。保存一下我们的劳动成果。

泡杯咖啡暖暖手，下一次我将教大家将这些形状立体起来。
