CCTV纪录片《1405-郑和下西洋》建模
作者: 十月数码供稿 来源: 视觉同盟 时间: 2006年11月20日

CCTV大型纪录片《1405-郑和下西洋》建模篇
CCTV大型纪录片《1405-郑和下西洋》材质与灯光篇
CCTV大型纪录片《1405-郑和下西洋》特效篇
CCTV大型纪录片《1405-郑和下西洋》渲染合成篇

郑和下西洋的创作背景:
本片是为了纪念郑和下西洋600周年,由郑和下西洋600周年筹备领导小组、中央电视台、江苏电视总台联合录制的。片中涉及到不少规模宏大的镜头,需要借助三维技术得以实现,接到这个项目的时候我们每个人都非常兴奋,毕竟能够把600年前郑和下西洋这一伟大壮举,完美的呈现在观众面前,对我们每个人来说都是一次很难得的机会。经过4个多月的努力,我们终于完成了所有特效部分的制作。并在2005年七月在央视一套播出。我们将把在制作过程中的成功与经验同大家分享。

我们将把这个教程分为建模,材质灯光渲染,特效,合成几部分分别为大家展示,首先先从以宝船建模为例,讲解建模中涉及到的相关问题,先看几张最后的效果图,见图1-3。


图1


图2


图3

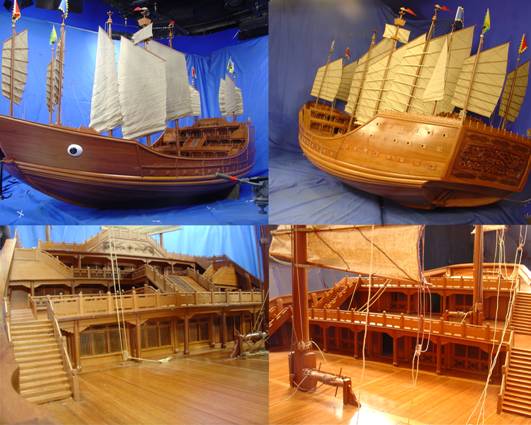

为了更加准确的把握模型,我们查阅了大量的相关资料,甚至做出了等比例的实物模型,见图4。


图4  右下图为精细的效果图

船的建模主要采用的是Polygon的方式,Polygon虽然结构不够精确,渲染也需要较多的面才能达到足够的平滑,但是这种建模方式还是最高效的。修改起来也很方便,除了简单的模型或者比较规则细小的模型用NURBS创建,其它模型都是使用Polygons创建。

1.  首先在photoshop里处理好参考图,然后导入maya进行对位,见图5-6。


图5


图6

2.那么从船底开始吧,通过对一个plane不断的细分,和对顶点位置的调节,大致拉出一个拱型,见图7。


图7

3.在三个视图内不断的拉.细分,调节,并进行Smooth,效果见图8。


图8

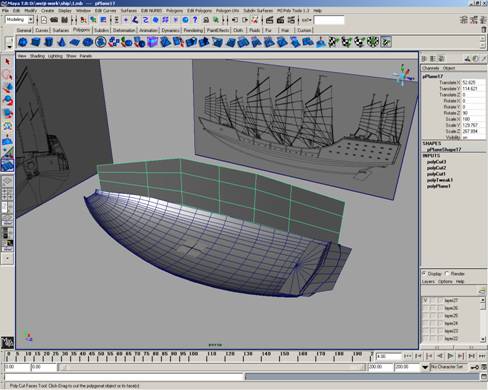

4.用同样的方法 ,做出船身侧部。对顶点的位置进行细致调整,见图9。


图9

上一页  1  2  3  4  下一页
