工业设计、产品设计模型制作专栏之手板制作
作者: fape 来源: 视觉同盟专稿 时间: 2006年8月25日

近年来随着工业设计在企业中越来越深入的应用,很多为企业服务的专业手板(模型)也陆续发展起来,以至这两年看到很多的院校毕业展中有很多专业的精致模型出现,其实大部分都是手板公司的杰作。这里我们不提倡学生阶段就过多的依靠委托专业公司制作模型,因为这样会丧失很多自己锻炼的机会,因为模型即是一个推敲设计的过程也会帮助学生提高造型能力。小编和一些一线设计师聊起来的时候大家也是这个看法。当然委托制作模型也有很大的优点,就是快速,模型公司一般都会有专业的快速成型设备,相当于3D打印机,只要有标准的3D电子文档即可。一般模型公司也有专业的模型师。可以简单了解一下什么是快速成型技术。对于手板制作很多一线设计师有自己的看法,小编最近也跟几位一线设计师聊过关于模型制作的话题,谈了一下自己的看法:

MOTO北亚设计中心资深工业设计师陈铭镛认为精致模型的制作在整个设计流程中代表着一个非常重要的阶段,会起到如下几个作用:第一,是与设计部内的设计师进行讨论,不论在外形或材质上都是最接近量产阶段的真实产品;第二,精致模型使设计师可以直接拿在手上进行各种测试,比如说人机界面操作(Human factor testing),在按键的大小、整机的手感及真实大小的视觉效果等。对于目前很多毕业设计都依靠专业模型公司来完成,陈铭镛比较不赞同这种做法。因为模型制作实属设计作业练习中的一环,学生只有通过直接的制作执行才能真正的体会及了解材质的运用,因为通过学生在从二维的手绘转为三位的立体面过程中,模型是唯一的呈现,如果在模型制作的阶段不能亲自动手的话,那就会失去很多细节的练习,因为好的设计需要一步步透过精致的制作展现出来的,而模型制作就是学生最好的练习之一。

不要忽视草模的作用

设计师最大的价值是在设计的创意上,无论模型还是效果图都是对设计创意的表达而已,有时候在创意前期的“草模”也很有必要,也是设计师用来沟通和检视过程中的一个工具。在有些全新的设计案中(也就是说从无到有),草模扮演的角色就非常之重要。因为有很多的Form factors(造型要素)在sketch(草图)中是很难体現的,只有通过设计师实际动手制作草模,透过草模才能理解曲面的变化,尤其象是打game 的joystick(游戏手板)这类的设计案子只有透过不同程度或阶段的草模,才能表现出设计师的想法及设计师做出合理的设计。


陈铭镛设计的MOTO A1200手机

手机手板模型

通常手机的手板大致分为几类,如大家熟知的直板机、翻盖机和旋盖机等等,其制作方式都不尽相同,一般手机模型制作的行情价大约在1500美元至2500美元不等,估价是依照手机的复杂程度以及材质和所需工艺来区分。
一般输出的档案格式为STEP、IGES、DXF、Pro-E进行CNC加工,特别要注意的是档案输出时的公差设定,因为不同的软件在输出和导入时公差的不同会产生Surfaces un-trim的现象,这有时会对模型厂拆圖造成困扰,因为模型厂无法判断造型有时甚至会導致加工错误,所以设计师在出图时要先于模型厂进行沟通。

深圳康佳集团通信科技开发中心工业设计研究所所长姚远介绍一般手机手板分为外观手板和结构手板,结构手板可以分成部件来装配,和未来出的机壳一样,可以作测试用。外观手板就只是一个整体而已只是演示用。对于工业设计专业学生,一定要培养自己的三维动手能力。不能只看重手绘、草图、3D建模能力,自己做模型那怕做丑点也是自己的,也是自己思维过程的体现。我们现在也要重视草模,展示模型可以找外面做,关键是目前很多设计师连草模都不做。

关于手板的制作费用,在深圳的行情一般是手机外观手板直板的6500,折叠的7000,结构手板在此基础上分别加500,大致是这样吧。


康佳工业设计研究所设计讨论

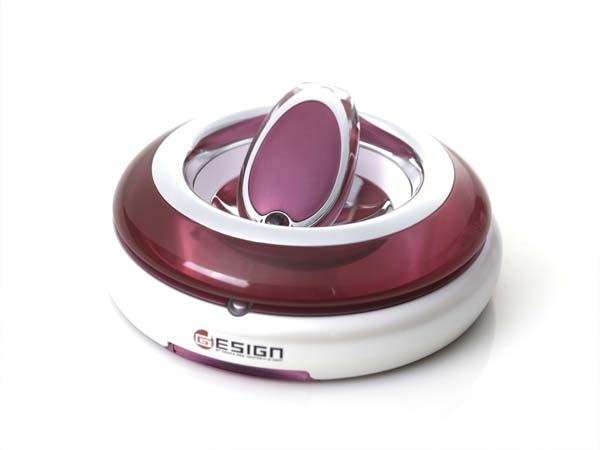

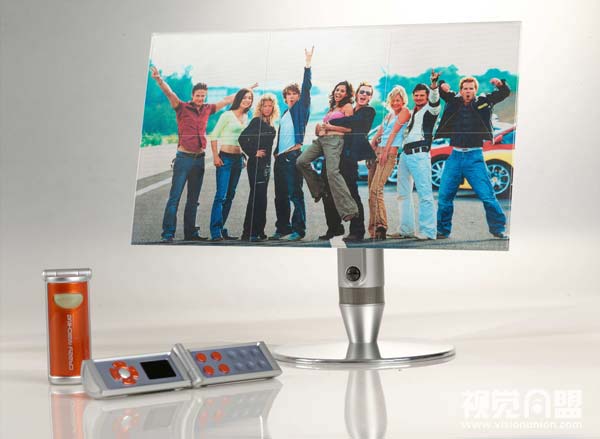

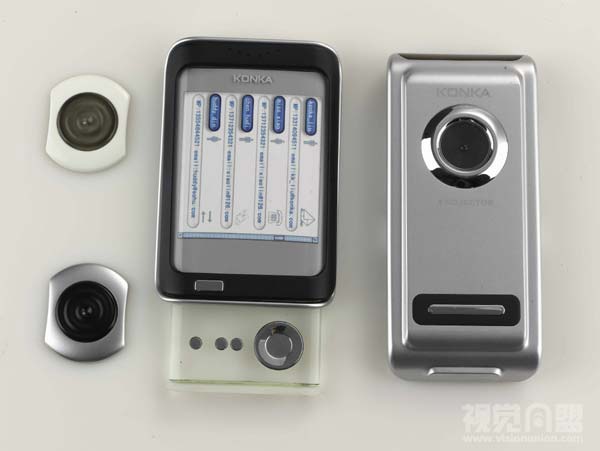

康佳工业设计研究所的概念产品手板

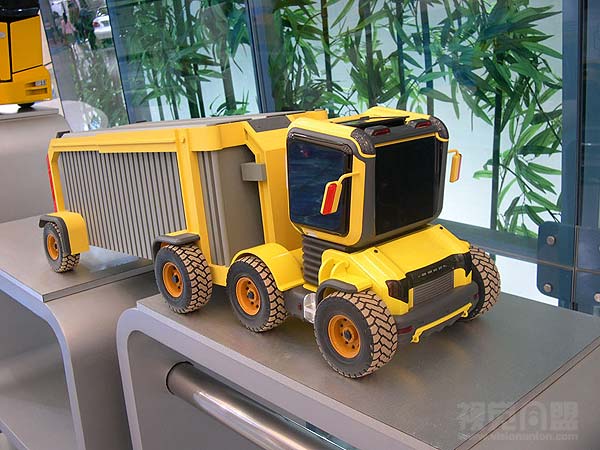

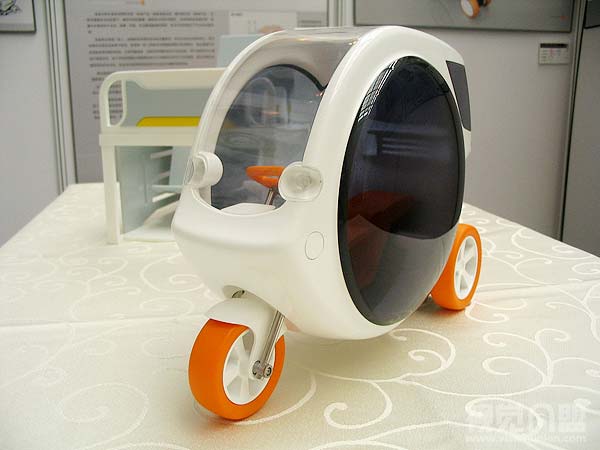

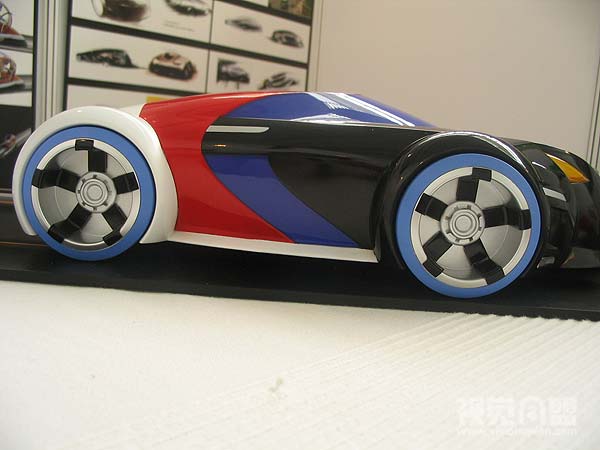

专业手板公司制作的汽车模型

(责任编辑: fape
