清华美院交通工具设计专业SUV课程实案(4)
作者: fape 来源: 视觉同盟专稿  时间: 2006年8月15日

接上:清华美院工业设计系交通工具专业SUV课程实案(3)

油泥阶段资料提供:王中、宫浩清、侯利业、戴 晔

油泥阶段需要注意的一些问题和特殊工具使用:

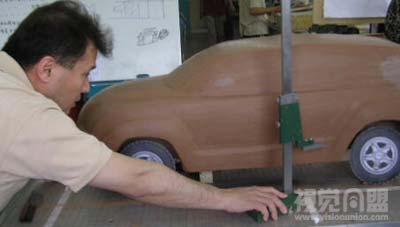

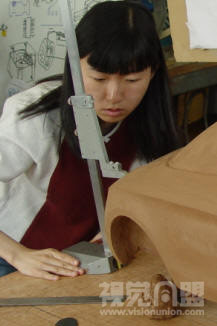

可以用高度规测量并修改车侧身下部的造型。

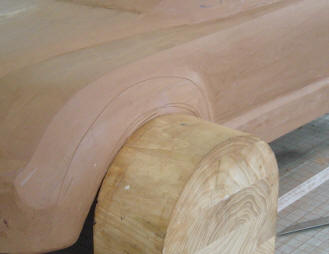

借用轮模和圆规准确划出轮罩的形,并进行刮削调整。

做造型:前脸进行深入设计,并将刮片作尺,用刮刀刮削散热器格栅的造型。

做对称时利用高度规测车左半部分各个转折点,再确定右半部对称点位置,做出对称型。在测量时,要认准并记住高度规底座上的标记与台面上的网格线交点,并找到对称的该点。

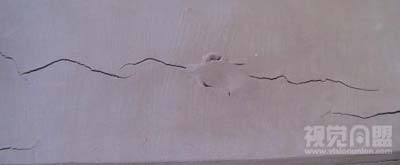

油泥较薄,后期出现的裂纹效果或“露骨”

当出现“露骨”或裂纹时,用刀将其周围油泥较薄的部分都削掉,再补上油泥。

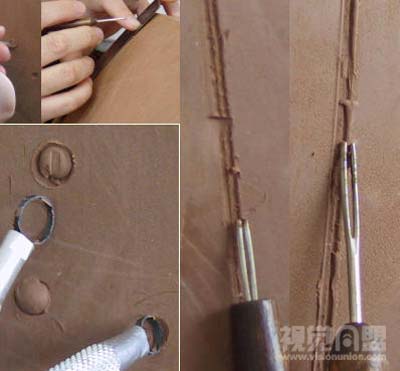

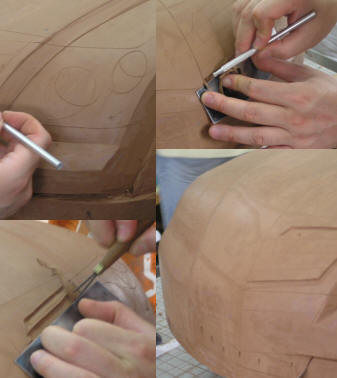

演示Y形和O形刮刀的用途、用法

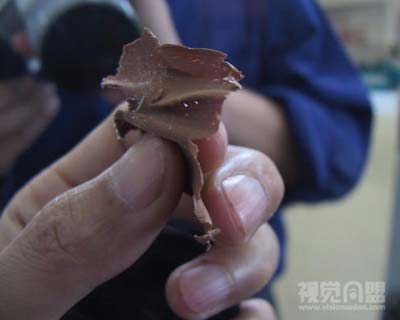

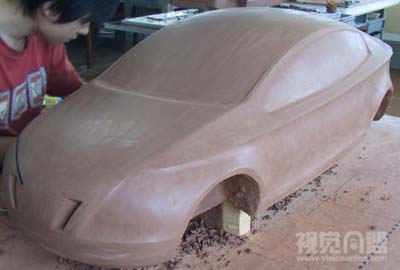

用刮片刮平刮光表面时,要控制好方向、速度、力度、距离,有时刮的很薄,这片刮下的泥片似纸薄,且厚薄均匀。

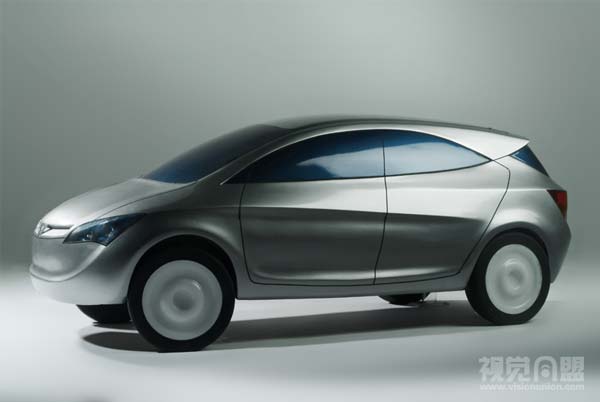

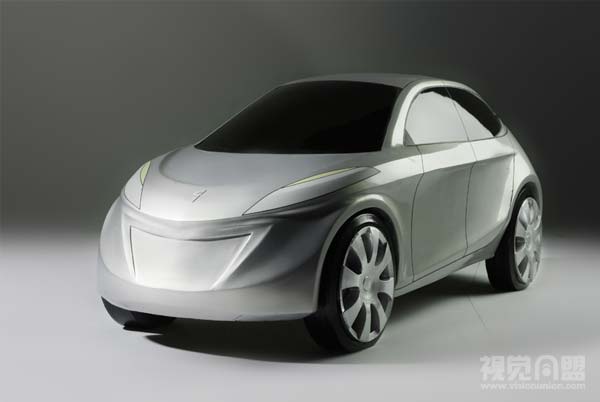

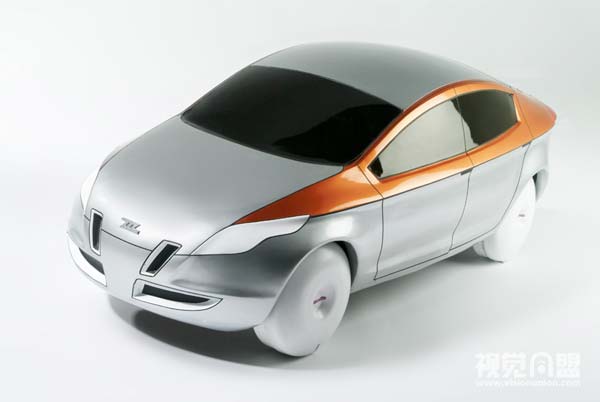

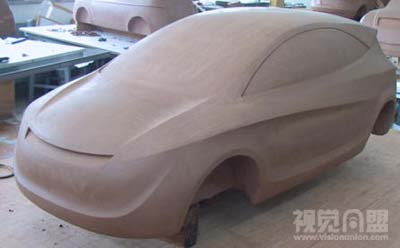

最后成果:



玻璃钢打磨和喷漆

油泥模型结束后就开始翻玻璃钢了,翻玻璃钢比较专业,最好请有经验的的专业师傅帮忙,玻璃钢翻好久后可以打磨了,玻璃钢修整起来就要费很多功夫。其实油泥模型做完以后,专业人士就已经可以拿它来评价形态了。但是我们这次作业最终还要参加展览,为了追求更好的展示效果,才有了后来的玻璃钢模型。当做好的油泥模型被翻制成玻璃钢模型后,原来的油泥模型就被破坏了,并且,玻璃钢模型在翻制的过程中损失了很多细节,这是由于翻制技术的限制造成的,因此后来我们又花了不少时间来处理模型的表面质量,使它看上去象原来的油泥模型那样光顺和棱角分明。

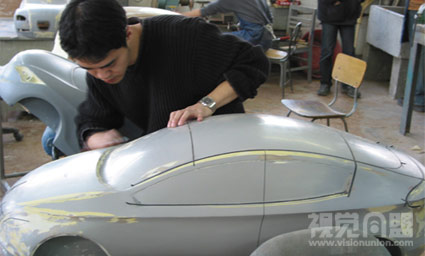

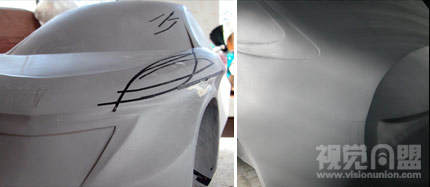

玻璃钢模型阶段:腻子修补――前后灯形状的推敲

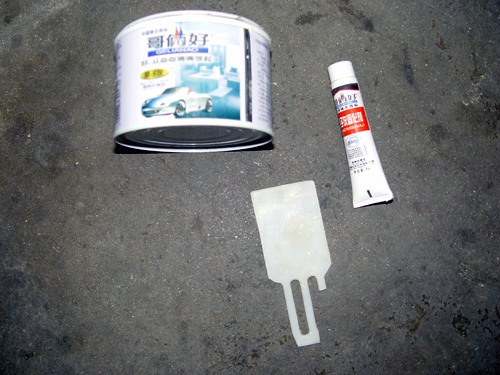

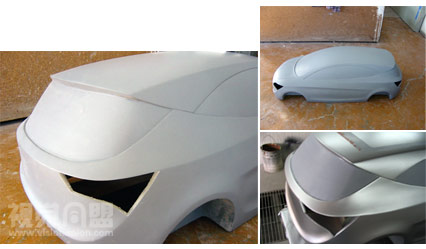

有不平处可以抹腻子(原子灰)找平

涂装

喷漆是最后很关键的一步,要十分小心,找一家可以喷漆的修车房,谈好价格就把模型带过去。一般1比4的模型最少得用两天时间,跟喷漆师傅沟通哪里需要喷什么颜色,商议喷漆流程这样就做到心里有底。师傅会先要继续用腻子给模型找平,一般师傅的手头功夫很厉害,不会费太多时间,当然模型也要精细到一定程度才行。找平后喷底漆,会发现一下瑕疵,继续找平。整个过程最好在现场盯着,以免出现差错,而且也很容易出错的包括调漆。这时候可以调油漆颜色了,带着色标去,如果能电脑调最好,不能得话就要肉眼看。最后正式喷漆,对于不通颜色区域,比如两个区域就要喷两次,不喷漆的地方用低黏度胶带贴好。喷完第一次如烘干房彻底干后再继续喷。



 喷好漆之后就是整体组装阶段:

包括车灯、车轮、后视镜等部件的制作就不一一详细说明,车灯可以用有机玻璃做,车轮可以用abs塑料板,也可以用木材找专业车床代加工,也可以打印出轮毂表面图形贴上。





(责任编辑: fape
