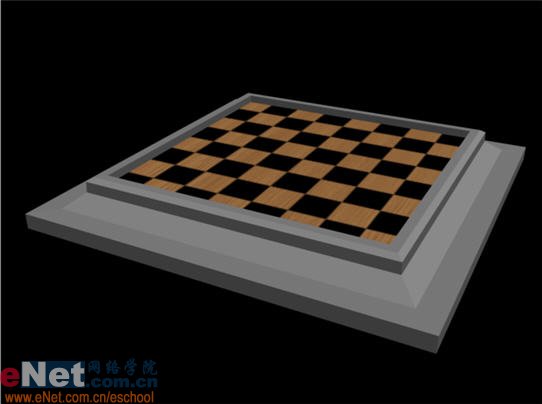

先看一下最终效果：

一、绘制实体

1、启动3dmax9.0，单击“创建”命令面板中的“几何体”按钮，在下拉列表中选择“标准基本体”项，单击“平面”按钮，在顶视图中拖拽出一个平面Plane01，调整其参数，如图1所示。

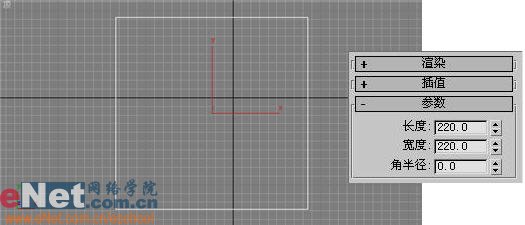

2、单击“创建”命令面板中的“图形”按钮，在下拉列表中的选择“样条线”项，单击“矩形”按钮，在顶部视图中绘制一矩形Rectangle01，修改其参数值，如图2所示。

小提示：先对照着Plane01进行绘制，大小确定后，再将Plane01隐藏，方便后面操作。

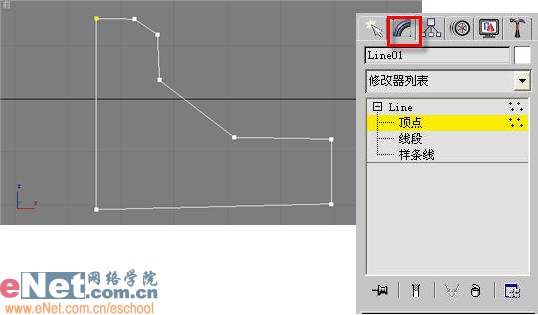

3、继续在“图形”创建面板中单击“线”按钮，在前视图中绘制一线条Line01，如图3所示。

小提示：封闭的线条不应太大，这个是作为棋盘的轮廓截面而用，最终会形成棋盘框架。

4、选中Rectangle01，进入其“修改”命令面板，在“修改器列表”下拉框中选择“倒角剖面”项，打开其参数面板，点击“拾取剖面”按钮，拾取视图中的Line01，如图4所示。

5、将Plane01，放置在步骤4中所建的倒角剖面上，如图5所示。

小提示：棋盘要比外面的框架稍微低一些。

二、材质配置

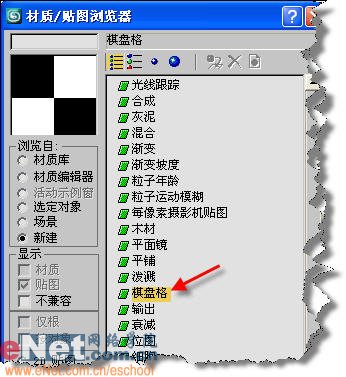

1、点击工具栏上的“材质编辑器”按钮，打开其面板，选择第一个样球，打开“贴图”卷展栏，单击“漫反射颜色”后的“none”按钮，打开“材质/贴图浏览器”面板，选择“新建”单选项，然后在左边列表中双击“棋盘格”贴图，进入其属性面板。如图6所示。

2、打开“坐标”卷展栏，修改其属性，如图7所示。

3、打开“棋盘格参数”卷展栏，单击“颜色＃2”后面的“none”按钮，打开“材质/贴图浏览器”面板，选择“新建”单选项，然后在左边列表中双击“位图”贴图，为其指定一图片，如图8所示。

小提示：可以为“颜色1”和“颜色2”设定2种区域的颜色，也可指定为贴图；点击“交换”可以互换二者；调整柔化值可以模糊两者的交界。

4、打开“blinn基本参数”卷展栏，可以调整其参数，如图9所示。

4、将第一个样球材质赋予Plane01，点击“快速渲染”可以查看效果如图10所示。

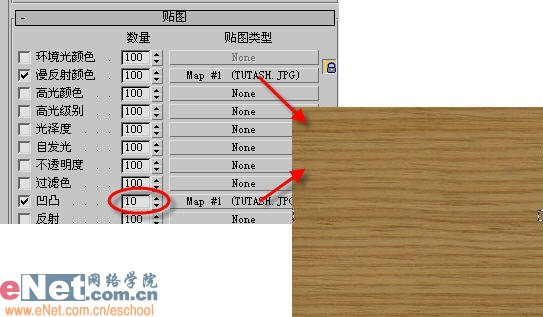

5、点击第二个样球，打开“贴图”卷展栏，为“漫反射颜色”指定一木纹贴图，为了体现出框架的粗糙感，可以复制给“凹凸”，并定义数量为10，如图11所示。

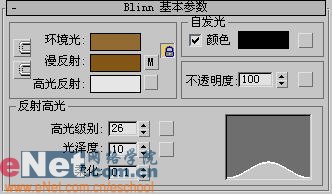

6、打开“blinn基本参数”卷展栏，可以调整其参数，如图12所示。

7、将第二个样球材质赋予棋盘框架（Rectangle01）。

8、为场景中增添一平面作为桌面，一盏自由点光源，最终渲染效果如图13所示。
