运动捕捉的CG行业应用(2)
作者: CGM硬件评测室 来源: CGM杂志 时间: 2007年11月28日

运动捕捉系统在电视剧《神雕侠侣》中的使用,是目前国内同领域的首次尝试。这是一次挑战,尤其是在对战马摔倒这一动作的捕捉过程中我们遇到了难题。在国内还没有对战马这类大型的四足动物进行动作捕捉的先例。由于技术经验的匮乏,最终我们只能临时从国外聘请Vicon的技术工程师来解决这一问题。
                                                                                                 《神雕》剧组视效统筹—王建萍

Vicon MX光学运动捕捉系统


作为国际两大运动捕捉巨头之一,英国VICON公司的产品在国际享有较高的知名度。VICON目前在我国设立了办事处(上海)并包括迪生公司参与其产品的代理。Vicon MX光学运动捕捉系统现在已被许多著名的动画制作公司应用,在众多脍炙人口的影视大片(如《角斗士》、《泰坦尼克号》、《星球大战》等)发挥作用,制作了大量的经典镜头。

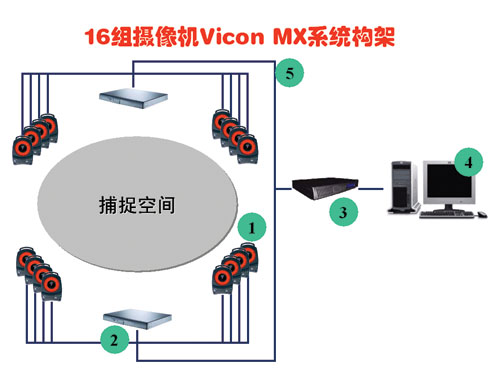

系统组成
MX40 摄像机

摄像机在实时处理四百万像素、256位灰阶数据的同时提供高速度、低延迟的运动捕捉功能,每个MX40摄像机内含三个处理芯片,在进行多角色互动捕捉、面部与躯干同步捕捉等复杂过程有较为明显的优势。

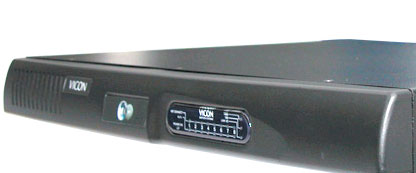

MX Net


MX Net是Vicon MX系统的必备组件,它提供电源供给及数据交流至1-8个与之相连接的MX摄像机(或者其它设备),然后将数据传回PC主机或是与MX Link相联接,将数据传给能支持更多摄像机数量的MX Link。

MX Link

当Vicon MX系统中MX摄像机个数超过8个时需要MX Link,它可以同时连接2-4个MX Net。在MX Net和MX Link之间的Gigabit(千兆比特)以太网络数据流,确保足够的数据流量以实现多个反光球实时捕捉。

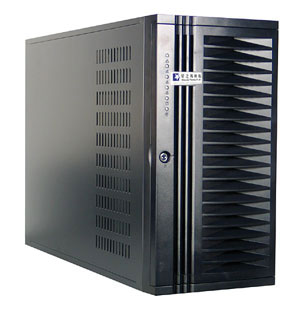

PC主机


Vicon MX系统需要一台含有以太网络端口的PC主机,以实现系统内数据交流(这一端口须是该PC主机其他网络端口以外的端口),所有应用于Vicon MX系统的Vicon软件都将安装于该PC主机。

MX专用连接线

MX专用连接线将系统组件连接为一体,提供电源供给、以太网络交流、同步信号、视频讯息和数据交流。

技术介绍
Vicon MX系统利用网络连接的运动捕捉摄像机和相应设备(PC主机、MX Net等)来捕捉实时的光学数据。这些数据可以广泛的利用于运动捕捉相关的分析、应用领域,其中涉及医疗、工程以及娱乐制造等多方面产业。Vicon MX提供基于DYNACAL系统的纯动态校准结构,并通过硬件完成全自动三维数据重建、跟踪器自动识别等功能。另外,Vicon MX是目前所有运动捕捉系统中唯一具有可编辑插件功能的系统。例如:你可以自己尝试编写一个插件让Vicon MX系统在运动捕捉过程中获得数据并直接输入到其它程序内(譬如游戏或影视制作系统)。

应用情况
Vicon MX系统应用领域广泛,国际著名的制作团队“工业光魔(ILM)”在电影《神鬼传奇The Mummy》与《星球大战1》(Episode 1-the Phantom Menace)中就曾利用Vicon MX展现了那些具有惊人逼真效果的场景和外星生物虚拟角色。
早在1998年迪生公司就已代理VICON的光学运动捕捉系统进入国内市场。一直以来,由于国际强势品牌在技术上的优势,许多国内知名企业都在使用这款售价高达80万到200万人民币之间的运动捕捉系统,其中包括:中国传媒大学、CCTV、信急送等。值得关注的是VICON运动捕捉系统在《神雕侠侣》剧组的应用是目前国内电视剧制作过程中的首次尝试。

应用实例
电影制作
Centropolis Effects和House of Moves两家制作公司使用Vicon的运动捕捉系统制作电影「决战时刻」(the Patriot)的宏伟战斗场景,他们使用数字角色去填充背景甚至是有人群的场景,使艺术师制作出非常逼真的影视画面,而不用依赖耗时且高成本的群体场景拍摄。Mill Film公司为电影「神鬼战士」(Gladiator)制作了数以千计的运动捕捉角色,使得古罗马街道和竞技场内栩栩如生。


音乐电视
迈克尔·杰克逊、著名组合后街男孩(Backstreet Boys)、威尔·史密斯、Busta Rhymes、网球明星阿加西、詹姆士·布朗、英国巨星罗比·威廉姆斯等,用Vicon的系统捕捉他(她)们的面部或者全身动作。Vicon系统的精确性以及捕捉每个细微动作的能力,成为再现明星们特征动作的工具。

(责任编辑: carcy1983
