栅格系统在页面排版布局、尺寸设定方面给了设计者直观的参考，它让页面设计变得有规律，从而减少了设计决策成本；提高了页面布局的一致性跟复用性。本文主要围绕什么是栅格系统，如何搭建栅格系统，栅格系统的应用 三个部分进行阐述，在项目中提前定义好栅格系统将有助于协作的设计师输出元素间距高度统一的页面，希望对正在了解栅格知识的你有帮助！！！

1. 什么是栅格系统

1.1 网格单位

栅格是由一系列规律的小网格组成的网格系统，网格构成页面的最小单位。在网页设计中经常将网格的大小定义为8，不仅符合偶数的思路同时能够匹配多数主流的显示设备，目前前端开源组件库也多基于8的原子单位来设计。

1.2 列+槽（ Column+Gutter ）

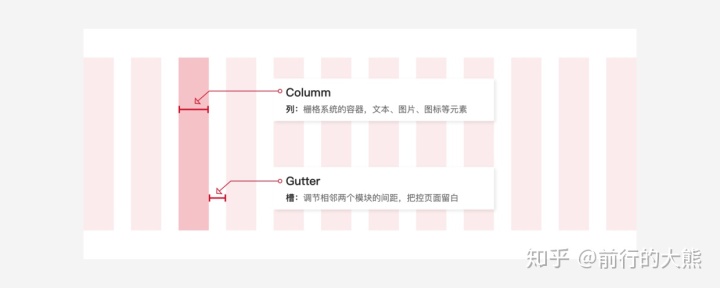

栅格系统是由列（Column）跟槽（Gutter）交替分布形成的，列（Column）是栅格的数量单位，通常设定栅格数量说的就是列的数量，比如12栅格就有12个列、24栅格就有24个列。槽（Gutter）页面内容的间距，槽的数值越大，页面留白越多，视觉效果越松散；反之，页面越紧凑。槽通常设为定值。

1.3 盒子/区域

建立好基础栅格之后，一块内容通常会占用几个栏和列的宽度，我们把这个区域理解为内容盒子，用于承载一个区域的内容。

2. 如何搭建栅格系统

2.1 确定栅格区域的宽度

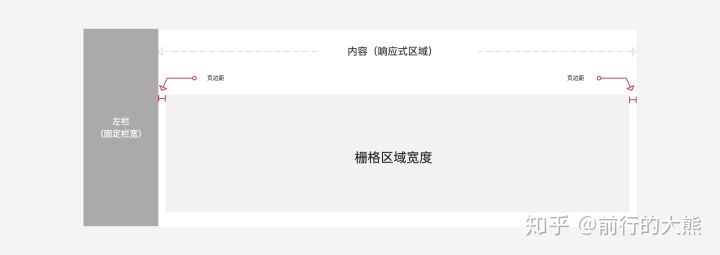

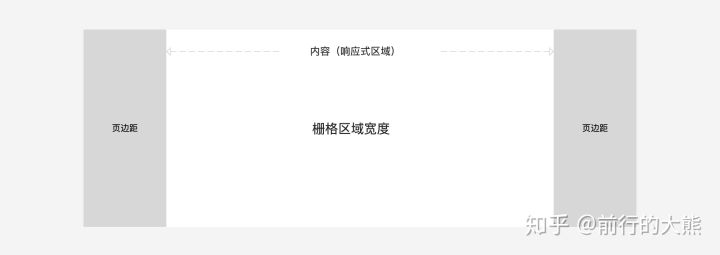

以《「交互规范」系统布局让页面模块更统一》模块布局中 “全屏”为例，栅格的区域的宽度 = 响应式区域 – 页边距*2。

以《「交互规范」系统布局让页面模块更统一》模块布局中“在屏幕垂直中间选择合适的区域”为例，栅格的区域的宽度 = 响应式区域。

2.2 确定列的数量、槽的宽度

常见的栅格系统通常被划分为12栅格或24栅格。槽的区域不可以放置内容，我们会给槽设定一个定值，用来确定栏的大小。

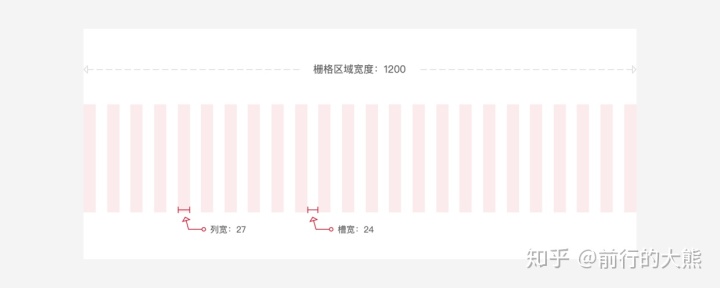

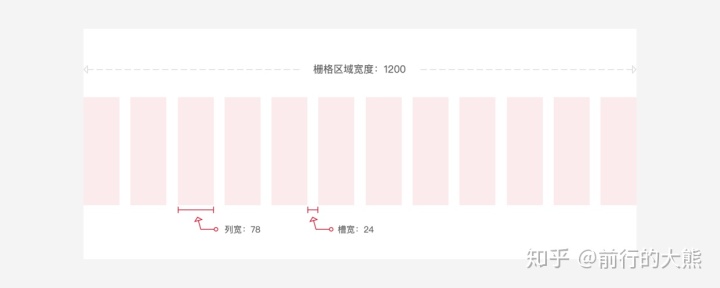

计算公式： 栅格区域宽度 = n*(列宽的度+槽的宽度) – 槽的宽度。

栅格化工具推荐： GridGuide

12栅格系统：

12栅格系统在流行的前端开发开源工具库 Bootstrap 与 Foundation 中广泛使用，适用于业务信息分组较少，单个盒子内信息体积较大的中后台页面设计。

24栅格系统：

24栅格系统适用于业务信息量大、信息分组较多、单个盒子内信息体积较小的中后台页面设计。相对12栅格系统，24栅格系统变化更加灵活，更适合内容比较多样复杂的场景。

3. 栅格系统的应用

3.1 横向划分

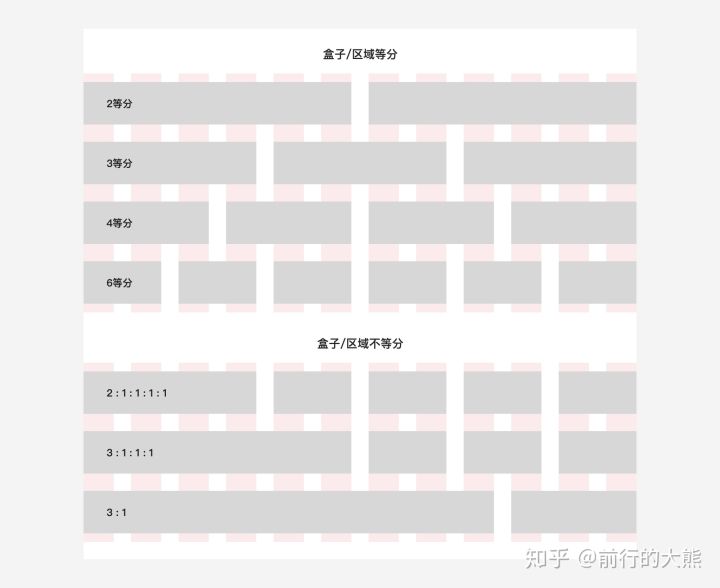

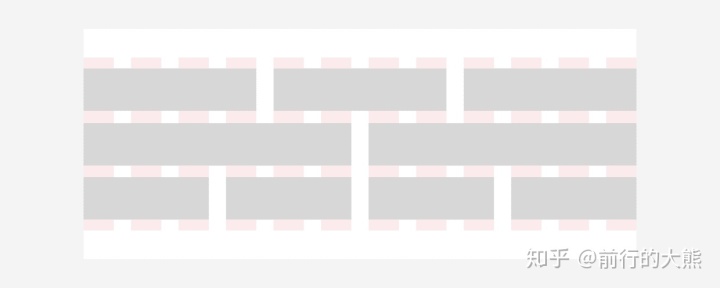

以12栅格系统为例，根据业务场景可以很容易的将栅格区域划分成2等分、3等分、4等分、6等分，以及根据等分模块组合的多种不等分场景。

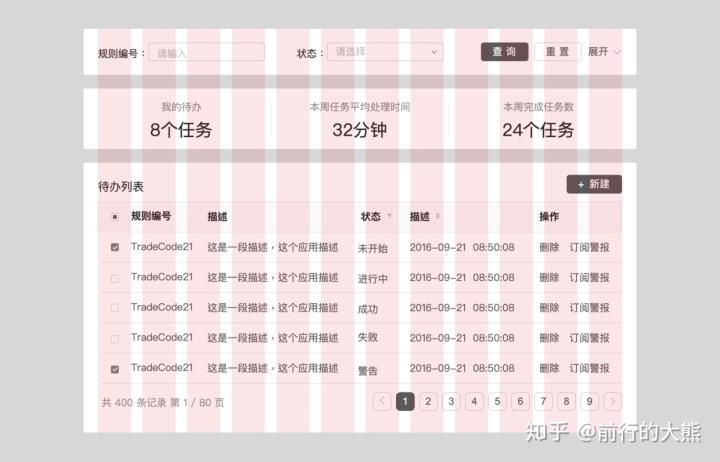

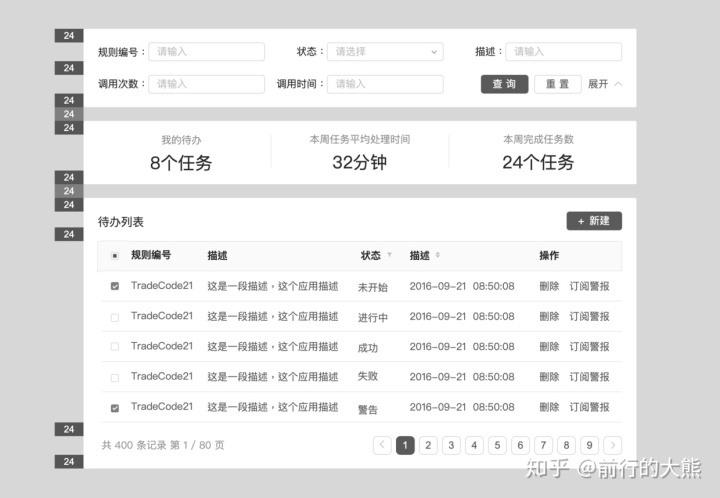

以查询页为例，“筛选区域” 按3等分划分，“数据统计” 按3等分划分，“数据列表” 按1等分划分。

3.2 纵向划分

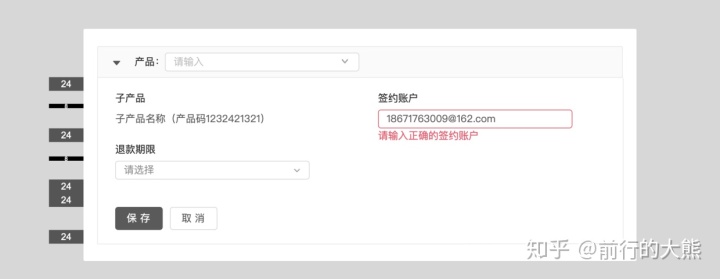

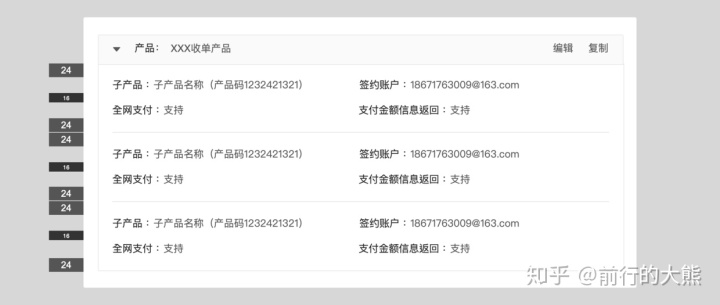

纵向划分以8为基础间距，通过 8px（小号间距）、16px（中号间距）、24px（大号间距）这三种规格来划分信息层次。

在这三种规格不适用的情况下，可以通过加减「基础间距」的倍数，或者增加元素 ( 分割线 ) 来拉开信息层次。计算公式：y = 8 + 8 * n ( n >= 0，y 是纵向间距)。

总结

在一个项目中，定义好了模块布局和典型页面布局，确保整体一致；在通过搭建好的栅格系统，确保纵向和横向元素和区域的间距的统一。根据不同的业务场景完成的页面设计在布局和细节上也将高度统一，协作的设计师输出的原型也将如同一个人的设计。
